铠装电缆是一种具有金属护套的特殊电缆，其核心由导体和绝缘材料组成，外部被金属护套覆盖。铠装电缆在电力传输领域起着重要的作用，其独特的结构使其能够提供更高的抗干扰性、可靠性和安全性。小南将从铠装电缆的结构、类型、型号解读、优势及其应用，五大方面对其进行全面解读。
铠装电缆的结构主要包括导体、绝缘层、金属屏蔽层和护套层。
(图：NH-YJV22)
导体是铠装电缆中负责电流传输的部分。常用的导体材料包括铜和铝。铜导体具有良好的导电性能和机械强度，因此在高负载和长距离传输时广泛应用。铝导体则更轻便，并适用于中低负载和短距离传输。
绝缘层用于隔离导体和其他金属部分，防止电流外泄和短路等故障。常见的绝缘材料包括聚乙烯（PE）、交联聚乙烯（XLPE）和交联聚氯乙烯（XLPE）。这些材料具有良好的电气性能和耐热性能，能够有效地阻止电流的损失和干扰。
金属屏蔽层主要用于屏蔽外界的电磁干扰。它通常由铝箔或铜箔制成，包裹在绝缘层外部。金属屏蔽层能够有效地抵挡外界的电磁辐射和干扰，保障信号传输的稳定性和可靠性。
护套层位于金属屏蔽层之外，起到保护电缆免受外界物理损害的作用。常用的护套材料包括钢带、铝带和铜带等。这些金属材料具有较高的拉伸强度和抗压能力，能够承受外界压力和碰撞，保护电缆内部结构的完整性。
该类型的铠装电缆使用钢带作为金属护套，可提供较高的物理保护和强度，适用于在恶劣环境下使用。它常用于输送电力、照明和控制系统中。

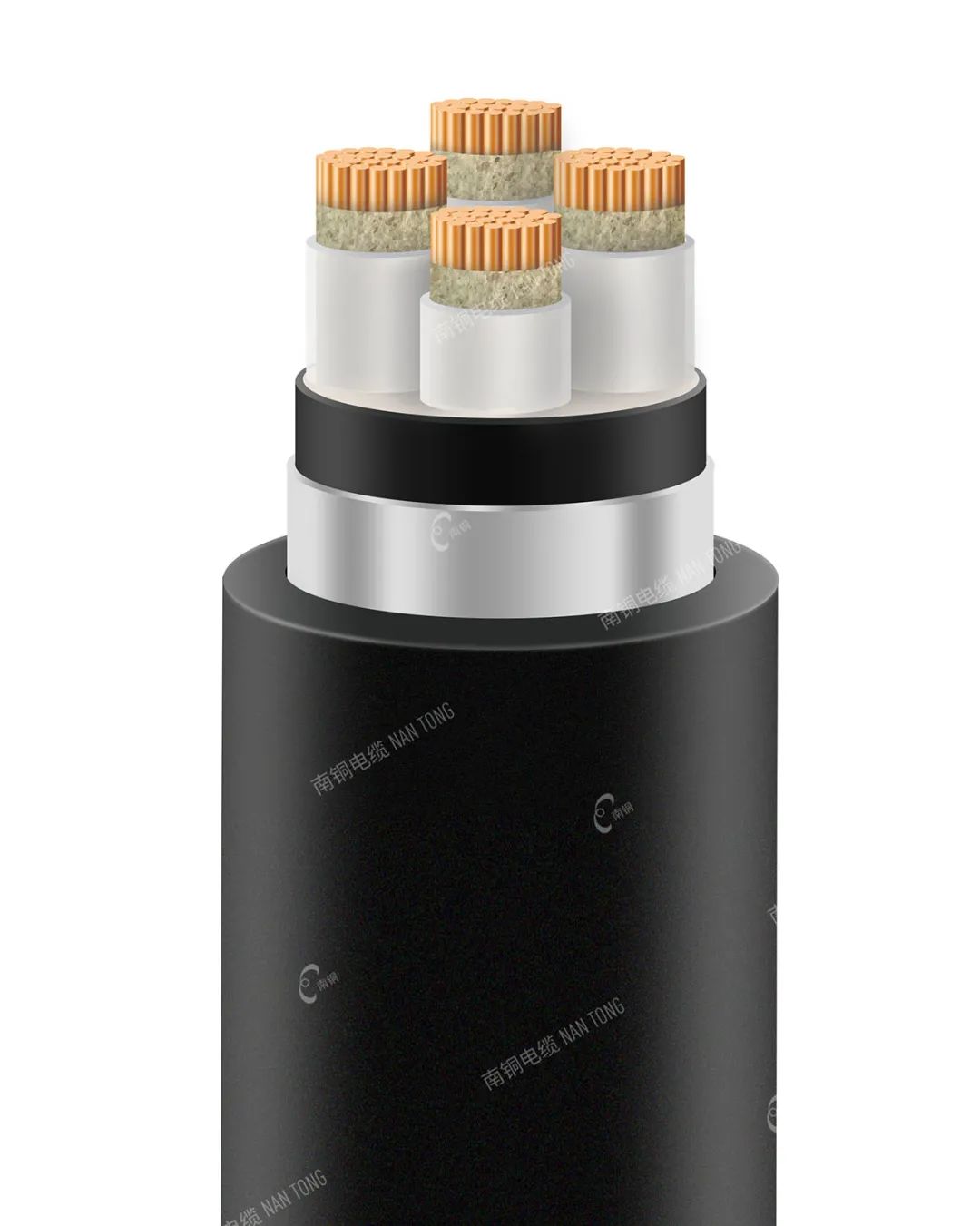

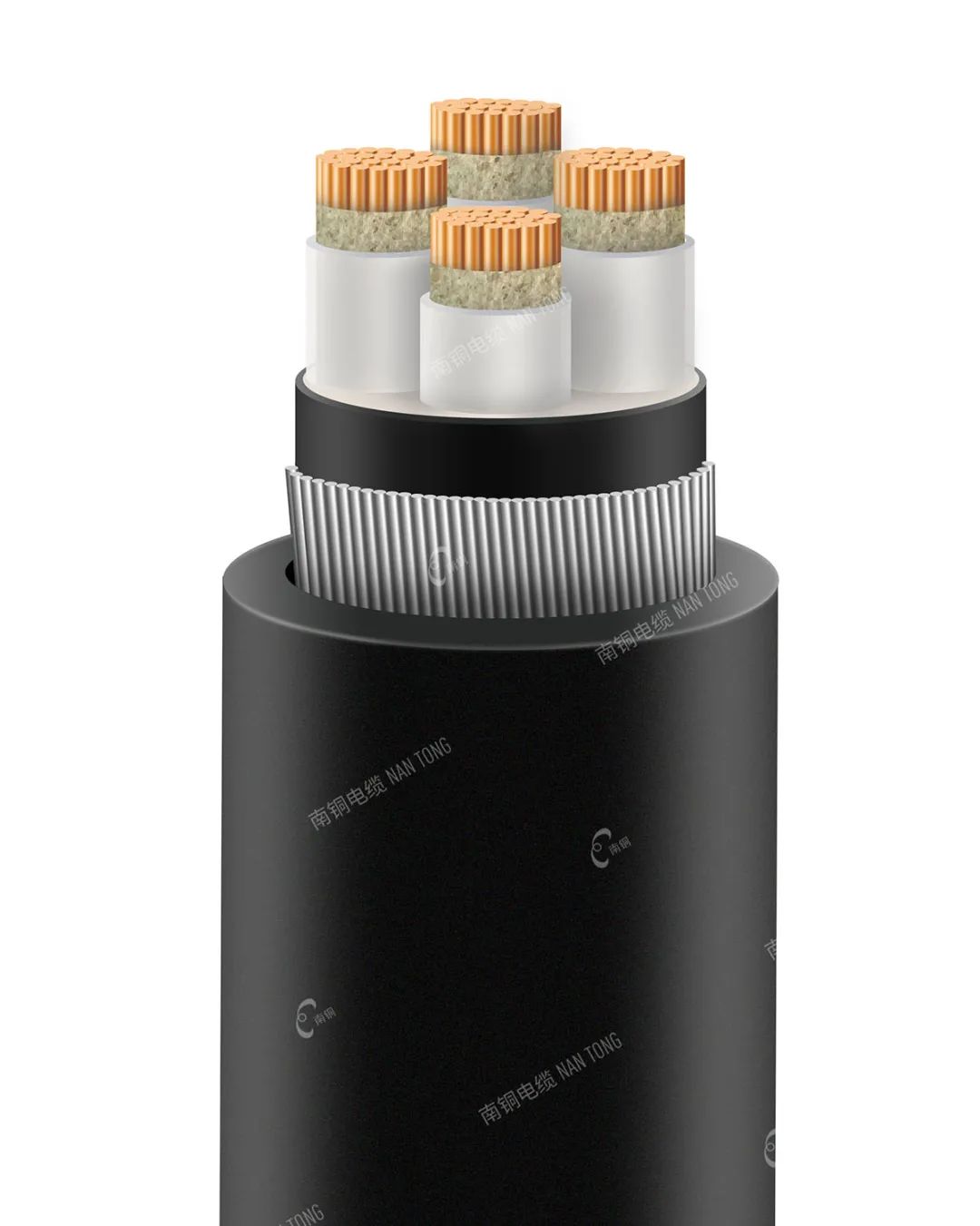

(左：钢带铠装 | 右：钢丝铠装)
该类型的铠装电缆使用钢丝作为金属护套，具有较高的耐压能力和抗拉强度，适用于埋地、敷设在地下或水中等环境中使用。它常用于建筑物、地铁、工业厂房等场所的电力输送和控制系统。
与钢带铠装电缆类似，此类型的铠装电缆使用铝带作为金属护套。相比于钢带电缆，铝带电缆更轻便，适用于对重量要求较低的场合。
与钢丝铠装电缆类似，此类型的铠装电缆使用铝丝作为金属护套。铝丝铠装电缆相对于钢丝铠装电缆来说，重量更轻，可在要求较高的弯曲和曲折地形中使用。
铠装电缆型号后面带着两个数字，比如22、23、33等，这些分别表示什么呢?
前面数字：2、3、4表示的是双钢带、细圆钢丝、粗圆钢丝。
后面数字：代表的是护套层。2表示：聚氯乙烯；3表示：聚乙烯。
常见的铠装电缆型号规格有以下几种：
电力电缆：YJV22、YJLV22、YJV23、YJV32、YJV42、VV22、VVP22、VV32、
控制电缆：KVV22、KVV32、KVVR22、KVVP-22、RVVP-22、KVVRP-22、KVVP2-22、KVVRP2-22
通信电缆：MHYA22、MHYV22、MHYA32、MHYV32、HYA53、HYAT53 、HYA23 、HYV22、HYA22（防鼠、地埋）
铠装电缆外层的金属护套能够提供良好的抗拉强度和抗外界物理损害的保护。它可以承受一定的拉力，减少断裂和损坏的风险。这使得铠装电缆尤其适用于在需要经历较大张力或受到机械力作用的应用场景。
金属护套能够有效地保护电缆的内部构件免受挤压、挤扁、划伤和其他物理损害。在恶劣的工业环境或建筑施工现场等场所，铠装电缆能够提供额外的保护，确保电缆的可靠性和持久性。
铠装电缆的金属屏蔽层具有良好的电磁屏蔽性能。它有效地阻止外界电磁辐射和干扰对电缆内部信号的影响。这个优势使得铠装电缆在需要高质量信号传输和对电磁干扰敏感的应用中表现出色，减少了信号失真和干扰带来的问题。
铠装电缆通常采用高质量的材料和结构设计，具有较长的使用寿命。它们经过严格的测试和质量控制，能够在恶劣环境下保持可靠的性能，并减少维修和更换的频率。这不仅降低了维护成本，还提高了电力传输系统的稳定性和可用性。
部分铠装电缆的护套层具有良好的防火性能。在火灾情况下，这些护套层能够延缓火势蔓延，提供逃生时间，并减少火灾对电力系统的影响。这是在建筑物、地铁、隧道和其他需要考虑火灾安全性的场所中使用铠装电缆的重要原因之一。
铠装电缆在电力传输领域具有重要的应用。它被广泛用于输电线路、变电站和配电系统等电力设施中，用于高压和超高压电力传输。铠装电缆能够抵御外界物理损害，提供可靠的电力传输，降低故障发生率，保障电网的稳定运行。
在工业生产过程中，铠装电缆被广泛应用于连接工厂内的电力设备和机器。由于工业环境复杂，存在机械碰撞、化学腐蚀等情况，铠装电缆能够有效地保护电缆免受损害，确保工业生产的安全和连续性。
在建筑物中，铠装电缆被广泛用于电力供应、照明和电信系统等。由于建筑物内部存在火灾、水患等危险，铠装电缆能够提供额外的安全防护，防止电线损坏导致事故的发生。此外，铠装电缆在地下布线和地下通道中也有广泛应用。
铠装电缆在交通运输领域也有重要的作用。它被广泛应用于地铁、铁路和航空领域，用于提供动力、照明和信号传输。由于交通运输领域对电缆的要求较高，铠装电缆能够在恶劣的环境条件下提供可靠的电力传输和通信功能。
在石油和天然气勘探、开采和运输过程中，铠装电缆被广泛应用于电力供应和控制系统。由于油田和海洋环境复杂多变，铠装电缆能够提供良好的保护和耐用性，确保稳定的电力供应和安全运行。
作为保障电力传输安全和可靠性的重要设备，铠装电缆在电力系统、工业领域和建筑领域等多个领域发挥着重要作用。其抗拉力和抗外界物理损害的特点，保护电缆免受损害，确保电力供应的稳定性。随着科技的不断进步，铠装电缆的设计和工艺将不断提高，为电力行业的发展提供更可靠的支持。
